mpos解決方案——基于CUni360S-Z芯片
mpos是新型支付産品，與手機、平闆電腦等通用智能移動設備進行連接，通過互聯網進行信息傳輸，外接設備完成卡片讀取、PIN輸入、數據加解密、提示信息顯示等操作，從而實現移動支付功能的應用。mpos與手機對接使用，适合中、小商戶收單服務。mpos體積小，攜帶方便，采購成本降低，适合中小商戶的使用。
天津國芯提供mpos解決方案，采用自主研發的專用安全芯片CUni360S-Z設計，該芯片爲國内第一顆通過了銀行卡檢測中心參考PCI 5.1标準規範檢測的芯片。同時天津國芯提供硬件設計參考和相應軟件驅動，能夠幫助客戶快速設計出自己的mpos産品，縮短産品上市周期。
CUni360S-Z芯片采用國内具有自主知識産權的32位CPU安全内核CS0進行設計，具有低功耗、高性能、多功能及高安全性等特點。該芯片已通過商用密碼産品型号二級，商用終端芯片安全評估等相關檢測。
- RAM：64KB
- EFLASH：512KB
支持SM2 、SM3 、SM4 、DES/3DES、AES、RSA、SHA等多種信息安全算法的硬核，具有國内領先的算法處理速度。
128 Byte的NV SRAM，支持自毀清零；4對開蓋檢測信号，動态/靜态檢測模式可配；支持電壓和溫度檢測。
包含多種接口類型，有USB 、UART、GPIO、SPI、I2C、IOS7816、AD轉換、PWM等接口，最大限度滿足客戶的闆級通信需求。
- QFN40（5mm*5mm）
- QFN76（9mm*9mm）
- BGA100（7mm*7mm）
此方案采用CUni360S-Z安全芯片設計，支持磁條卡、非接卡、接觸卡，配備12864LCD，可顯示交易狀态和信息，CUni360S-Z低功耗适合锂電池供電，PCI安全域采用紐扣電池供電，具備密鑰拆機自毀功能。

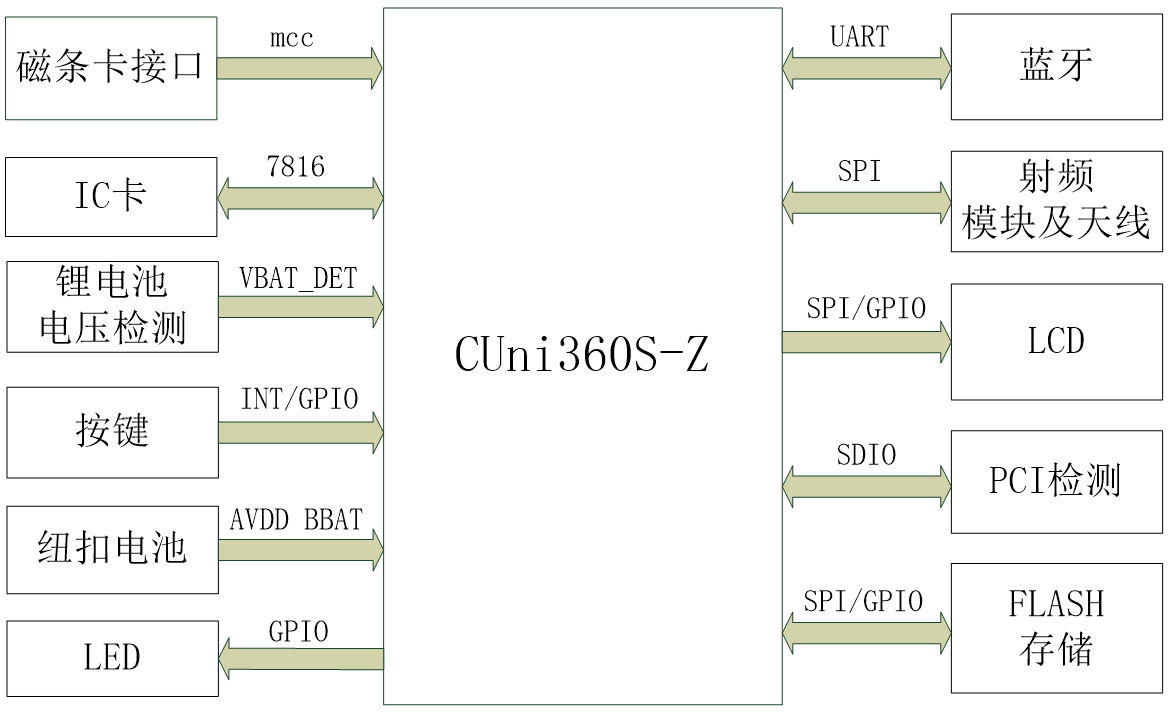

方案框圖
- 顯示器
主顯：黑白屏液晶，128*64分辨率。
- 存儲器
SPI擴展FLASH。
- 鍵盤
按鍵數量可配置。
- 非接觸讀卡器
支持ISO/IEC 14443 TypeA&B，符合EMVCo非接L1規範。
- 通信方式
藍牙。
支持1、2、3磁道。
- 接觸讀卡器
支持ISO 7816标準 ClassA&B&C，符合EMVCo接觸L1規範。
- 磁條卡讀卡器
- 電池
根據需求選擇合适的锂電池和紐扣電池。
