CCM4201S-P芯片

CCM4201S-P安全芯片采用獨立的Cortex-M4F内核進行設計，具有低功耗、高性能、多功能及高安全性等特點，主要應用于金融支付領域。典型工作頻率160MHz。

CCM4201S-P芯片針對金融應用的特點：

1、芯片内部32K時鍾源可用于PCI的防拆檢測，如對RTC時鍾精度要求較高，可配置外部32K晶振用于RTC時鍾源。

2、内置獨立PCI安全域，支持防拆（動态和靜态）檢測、電壓檢測、溫度檢測，通過了PCI6.0檢測；

3、内置開關機功能引腳，簡化POS機電源管理電路，降低BOM成本。

4、 PXLP模塊增加一維碼和二維碼的圖像處理和解碼，配合SSISLV連接高速攝像頭，實現掃碼功能。

5、 ISO7816模塊讀卡模式可通過EMV檢測。

6、提升硬件安全模塊防護等級，達到商用密碼産品安全芯片二級水平。

7、内置PLL，可將外部12MHz、24MHz等多種頻率的時鍾轉化爲27.12MHz時鍾輸出，爲NFC芯片提供時鍾。

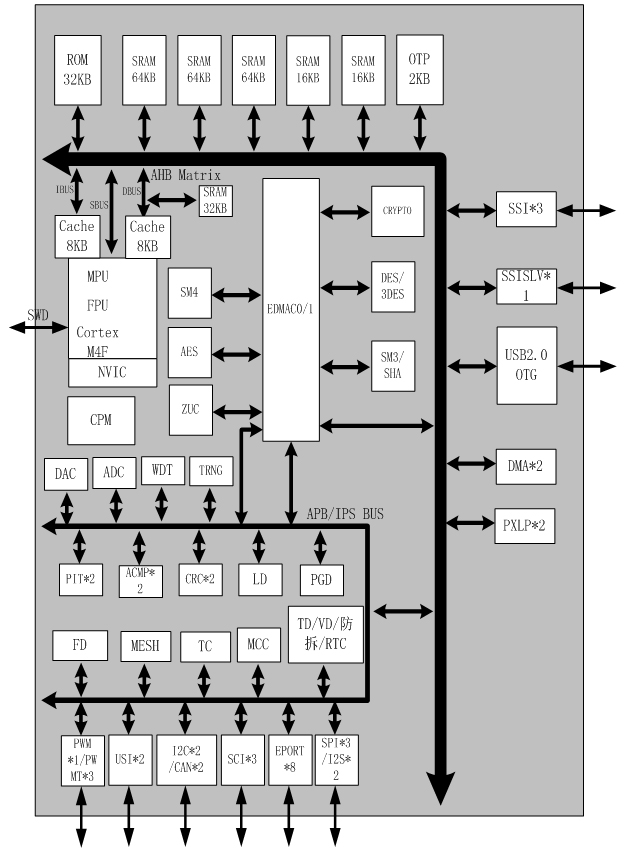

CCM4201S-P芯片框圖

封裝形式

引腳	封裝類型及引腳分配
引腳	*QFN88(1010***0.75)
SPI(複用)	3
I2C(複用)	2
SSI(複用)	1
SSISLV(複用)	1
SCI(複用)	3
ISO7816(複用)	2
USB(複用)	1(Full Speed)
PWM(複用)	1(8通道)
PWMT(複用)	3(4通道)
CAN(複用)	2
EPORT(複用)	49
I2S(複用)	2
ADC(複用)	6
ACMP(複用)	2(8通道)
SDIO(防拆)	8
MCC	1
DAC	1

功能特點

CPU特性

• 32位高性能核Cortex-M4F

• 工作頻率160MHz

• 處理性能強勁，配合快速中斷響應

• 增強的系統調試功能，擴展的斷點和追蹤能力

• 有效率的處理器核心，系統和存儲器

• 内置的睡眠模式實現極低功耗

• 内置的存儲保護單元（MPU）實現平台安全魯棒性

• 兼容IEEE754的單精度FPU
片上存儲資源

• 256KB字節 SRAM
• 32KB 字節ROM
• 2KB字節OTP
内部模塊

• DMA/EDMA
• 定時器（PIT32bit）
• 看門狗（WDT）
• 計時器（TC）
• 實時時鍾（RTC）
安全特性

• 公鑰算法引擎
- 1024bit RSA
- 2048bit RSA
- 256bit SM2素域
• 對稱算法引擎
- DES/3DES支持ECB/CBC模式
- AES支持ECB/CBC/CFB/OFB/CTR模式
- SM4支持ECB/CBC/CFB/OFB/CTR模式
• 摘要算法引擎
- SM3
- SHA-0/ SHA-1/ SHA-224/ SHA-256
• 真随機數發生器，符合FIPS 140-2标準和國家商密标準
安全特性-CRC

• 支持8位/16位/32位crc操作
• 支持DMAC交互
• 支持EDMAC交互
• 支持SPI交互
安全特性-安全檢測與防護單元

• 電壓異常檢測單元
• 光照異常檢測單元
• 電源毛刺檢測單元
• 支持金屬屏蔽保護
• 溫度異常檢測單元
• 頻率異常檢測單元
• 支持時鍾和複位脈沖過濾
• 安全優化布線
安全特性-PCI認證支持

• 支持128 Byte的NVSRAM
• 支持4對開蓋檢測信号，動态/靜态檢測模式可配
• 支持電壓檢測
• 支持溫度檢測
• 支持自毀清零NVSRAM
其他特性

• 每一顆産品具有唯一序列号
• 主電輸入電壓2.97V~3.63V
• 内核主頻160MHz，正常運行40mA
• 兩種低功耗模式
低功耗模式 (功耗爲100uA)
休眠模式(功耗爲1uA)
• 支持内部上電複位和外部複位
産品資質

• 商用密碼産品認證安全芯片二級
• 終端安全芯片評估(符合PCI6.0)
