RAID芯片CCRD3316

CCRD3316項目基于C0和C8000内核,是一款SATA接口的磁盤陣列控制芯片,具備多個獨立的SATA接口通道,定位服務器存儲器陣列應用,支持連接機械硬盤或SSD固态存儲盤,兼容PCIE3.0标準,實現數據的高可靠高性能傳輸。磁盤陣列是由很多獨立的磁盤組合成一個容量巨大的磁盤組,利用個别磁盤提供數據所産生加成效果提升整個磁盤系統效能。利用這項技術,將數據切割成許多區段,分别存放在各個硬盤上。

芯片正常工作頻率在1GHz,集成SATA,DDR,PCIE等高速接口。

CCRD3316項目生産工藝采用TSMC28HPC+,工作溫度-40 ~85℃。

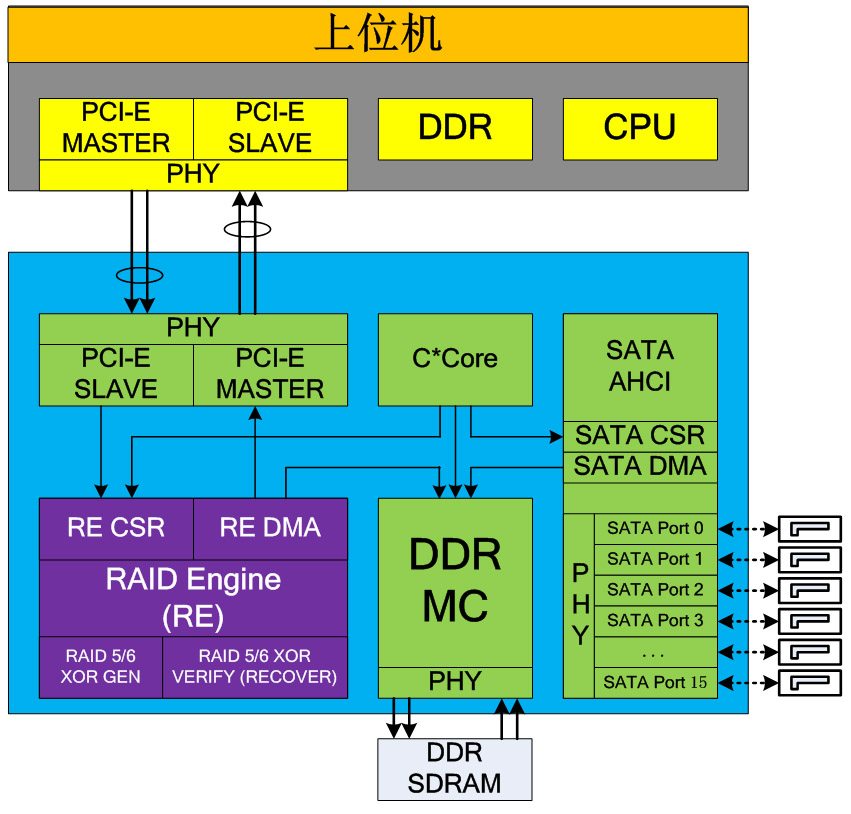

原理框圖


功能特點

  • CPU子系統

    •  C0處理器或C8000處理器

    •  快速中斷相應

    •  外設訪問接口

  • PCIE Gen3 8G x8上位機總線控制器

    • 兼容PCIE Gen1/2标準

    • 64位地址,高達4GB尋址空間

    • 支持可配置的接收緩存(256 Bytes或者16K Bytes)

    • 支持MSI中斷

    • 支持描述符控制發送和接收(采用DMA的Link List模式)

    • 支持軟件控制的複位

  • 1600 DDR3控制器及數據存儲通路控制單元

    • 12GB/s Peak吞吐率

    • 72位接口

  • SATA 支持

    • 支持NCQ,支持AHCI協議

    • 自動DMA讀寫支持

  • DMA引擎

    • 支持Link-List模式,自動運行命令列表

    • 自動將DDR中數據傳輸至PCIE

  • 獨立的RAID引擎(RE)

    • 自動指令描述符命令

    • 自動生成SATA的命令符

    • 自動通過PCIE同上位機握手

    • 自動運算RAID相關的校驗值

    • 自動通過校驗值回複數據

    • 自動生成多盤符的地址等信息

  • 外設子系統

    • I2C(IIC總線接口)

    • UART(通用異步傳輸接口)

    • GPIO(通用輸入/輸出)

    • SGPIO

    • SPI

    • EMMC

    • SSI

  • 内部緩存

    • 2MBAXI SRAM

  • 電源域/功耗管理

    • PCIe子系統支持ASPM電源管理機制

  • 時鍾/複位

    • 整個系統爲同步系統

    • 整個系統有五個PLL

    • C0,C8000,DDR Master,DDR AXI,PCIE AXI,SATA AXI,EMMC,BUS AXI使用各自不同的高速時鍾

    • SSI,UART使用各自不同的低速時鍾

    • 系統支持全局複位—Power On reset
