H2068高性能嵌入式32位處理器采用C9500架構的單核PowerPC處理器，具備千兆以太網接口、PCIE 1.0接口、RapidIO接口、DDR控制器、PCI控制器、以及常用的SPI、UART、I2C接口。包含了網絡互聯、電信/數據通信和無線基礎設施應用所需要的高性能數據通路接口邏輯、網絡以及外設等總線接口。
該芯片可用于路由器、交換機、基站控制器和通用嵌入式計算中的綜合控制、數據通路和應用層處理。與多台分立器件相比，它的高度集成提供了顯著的性能優勢，同時也大大簡化了電路闆的設計。
H2068對标芯片爲NXP MPC8568。
H2068芯片設計、生産加工和封裝測試全部實現國産化。

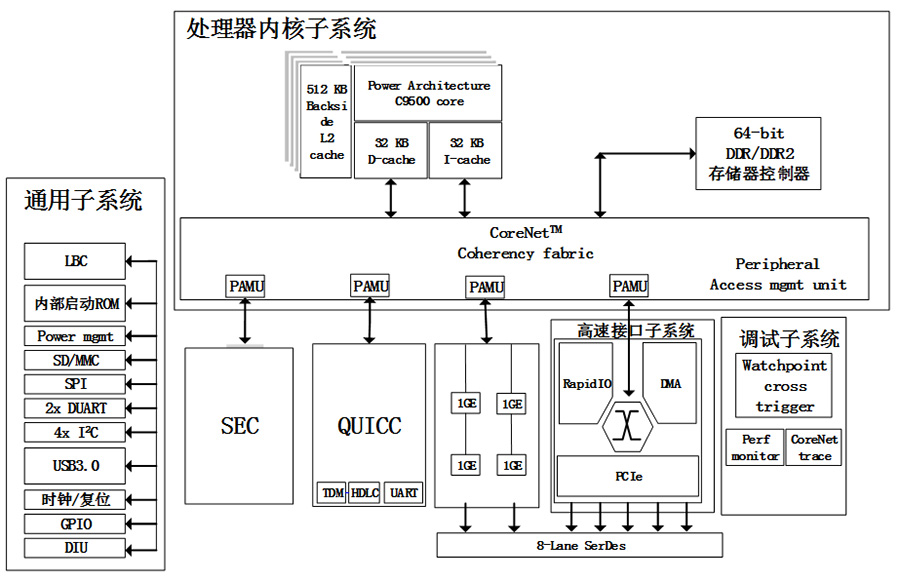

芯片框圖
H2068芯片以C9500處理爲核心，算法安全引擎爲實現各種密碼算法的協處理器，外加必要的RAM等資源，以及相應的安全防護機制，輔以USB、RapidIO、PCIE等各種外設接口。芯片組成如下圖：
★ C9500内核：兼容NXP PowerPC e500MC核
★ 存儲資源：512KB SRAM
★ DDR/DDR2控制器：支持DDR1/DDR2類型的存儲器
★ CoreNet一緻性結構（CCF）：支持Power架構一緻性操作；支持調試
★ eLBC總線控制器：包含8個memory banks
★ SEC引擎：支持算法自動硬件調度；支持AES、RSA、ECC等國際标準密碼算法；支持SM2、SM3、SM4等國密算法
★ PCI/PCIX接口：支持标準的PCI/PCIX接口
★ PCIE 1.0接口：集成1路
★ Serial RapidIO 1.2：集成1路
★ 千兆以太網控制器：集成4路GMII接口
★ SPI接口：1路
★ UART接口：2路
★ I2C接口：4路
★ GPIO：32路
★ 芯片調試：支持JTAG調試接口，供軟件調試；
★ QUICC引擎：有32位RISC處理器；支持TDM、HDLC和UART
★ 封裝形式：BGA783
★ 溫度範圍：工作溫度-55℃～125℃；存儲溫度-65℃～150℃
