基于CCM3310S的IC卡互聯網終端方案

2013年2月5日中國人民銀行發布并正式實施了《中國金融集成電路(IC)卡規範》(PBOC3.0規範),在該規範中,原來在PBOC2.0規範中降級支持的磁條卡相關内容全部删除了,此舉將大大推動金融IC卡的發卡進度。爲了解決與金融IC卡相匹配的個人金融交易終端問題,中國人民銀行在PBOC3.0規範中增加了第16部分《IC卡互聯網終端規範》。業内所說的三代USBKey一般就是指IC卡互聯網終端,它是指通過互聯網渠道、用于與IC卡配合共同完成IC卡交易的小型讀卡設備。

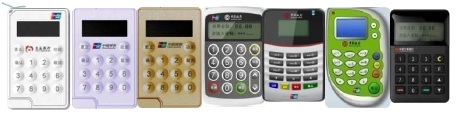

圖1 IC卡互聯網終端照片

功能特點

IC卡互聯網終端的特征爲:具有硬件安全特性,支持安全算法和PKI體系,具有接觸式和非接觸式金融IC卡接口,具有大屏幕和全鍵盤等。

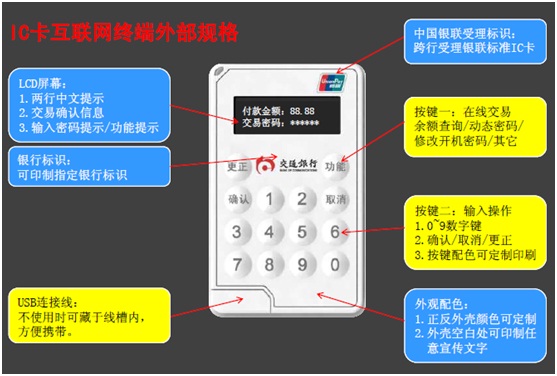

圖2 IC卡互聯網終端外部規格

解決方案

IC卡互聯網終端支持接觸式和非接智能卡讀寫功能,該設備不僅能夠對基于PBOC 3.0标準的金融IC卡進行充值與脫機餘額查詢、支付等功能。有的第三代USBKey還支持非接卡讀寫,OTP等功能,主要配合網上銀行和移動支付使用。

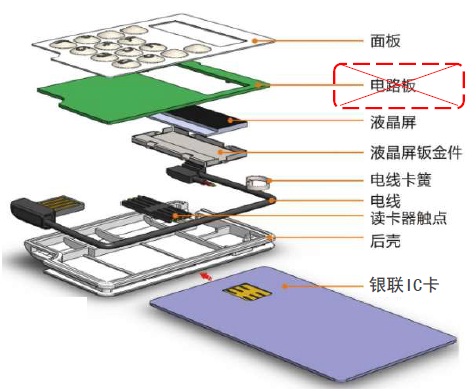

圖3    典型的IC卡互聯網終端内部結構

天津國芯CCM3310S芯片除可以單芯片實現一、二代USBKey的所有控制功能之外,也可以單芯片實現三代USBKey的所有标準控制功能,并提供了豐富的接口,可以很方便地添加擴充功能。在基于CCM3310S的三代USBKey設計方案中,安全芯片主控制器連接著顯示屏幕、全鍵盤和IC卡座,它控制著屏幕上的輸出顯示、獲取來自USB接口或者IC卡部分的通信數據,利用屏幕顯示提示用戶進行USBKey上的相應操作,從而將PKI技術應用于普通網銀轉賬業務和IC卡充值業務。

CCM3310S芯片具有16K 字節SRAM、16K 字節ROM和256K 字節EFLASH(512字節/Page),支持DES/3DES,RSA,AES,ECC、SHA-1、SHA-256等國際算法,同時支持SM1,SM2,SM3,SM4,SSF33等國密算法,支持USB2.0高速模式;擁有3個ISO7816接口,2個SPI接口(用于連接液晶字庫用Flash非接芯片)、I2C接口、UART接口(SCI)、I/O接口(多達50個以上,有8個支持中斷功能的I/O可用于連接按鍵)等多種接口。芯片自帶LDO電源輸出。采用CCM3310S設計的三代USBKey的框圖如下圖所示:

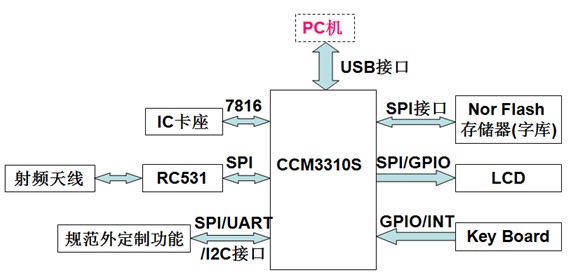

圖4    典型的IC卡互聯網終端内部結構

爲了方便客戶對基于CCM3310S芯片的IC卡互聯網終端方案進行評估,天津國芯設計了基于CCM3310S芯片的IC卡互聯網終端樣機闆,該樣機闆可以通過銀行卡檢測中心的接觸式和非接IC卡讀卡器Level 1認證。

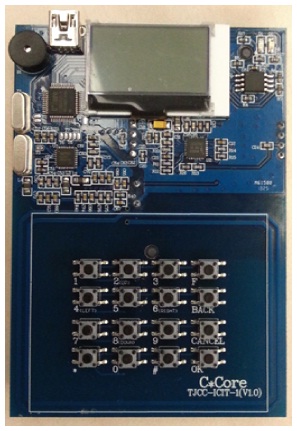

圖5   天津國芯采用CCM3310S芯片設計的IC卡互聯網終端樣機闆
