動态二維碼終端方案 —— 基于CUni360S-Z芯片
2017年底央行發布《條碼支付業務規範（試行）》，爲保護消費者合法權益，根據不同的技術安全等級對個人客戶的條碼支付業務進行限額管理。靜态條碼支付，同一客戶單日累計交易金額應不超過500元。而對于動态條碼，如采用包括數字證書或電子簽名在内的兩類（含）以上有效要素進行驗證的，單日累計交易限額可以與客戶自主約定。爲方便顧客放心支付，商家對動态二維碼終端的需求較爲迫切。
天津國芯提供動态二維碼終端解決方案，采用自主研發的專用安全芯片CUni360S-Z設計，滿足中國銀聯動态二維碼生成設備測試要求，提供硬件設計參考和相應軟件驅動，能夠幫助客戶快速設計出自己的動态二維碼終端産品，縮短産品上市周期。
CUni360S-Z芯片采用國内具有自主知識産權的32位CPU安全内核CS0進行設計，具有低功耗、高性能、多功能及高安全性等特點。該芯片已通過商用密碼産品型号二級，商用終端芯片安全評估等相關檢測。
- RAM：64KB
- EFLASH：512KB
支持SM2 、SM3 、SM4 、DES/3DES、AES、RSA、SHA等多種信息安全算法的硬核，具有國内領先的算法處理速度。
128 Byte的NV SRAM，支持自毀清零；4對開蓋檢測信号，動态/靜态檢測模式可配；支持電壓和溫度檢測。
包含多種接口類型，有USB 、UART、GPIO、SPI、I2C、IOS7816、AD轉換、PWM等接口，最大限度滿足客戶的闆級通信需求。
- QFN40（5mm*5mm）
- QFN76（9mm*9mm）
- BGA100（7mm*7mm）
此方案采用CUni360S-Z安全芯片設計，配備2.4寸TFT LCD，可動态生成和顯示二維碼，支持顧客主掃交易。CUni360S-Z低功耗适合锂電池供電，PCI安全域采用紐扣電池供電，具備密鑰拆機自毀功能。

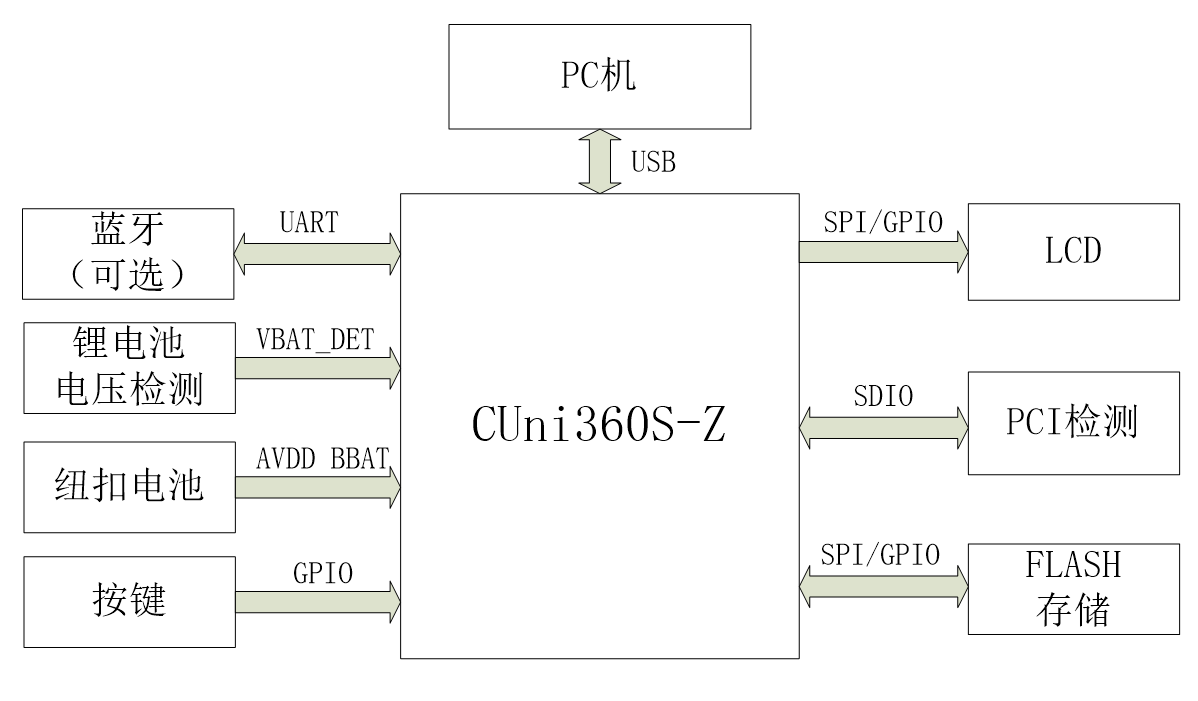

脫機動态二維碼終端
脫機方案的外圍模塊較少，CUni360S-Z小封裝即可滿足應用要求，脫機方案的框圖如下所示：

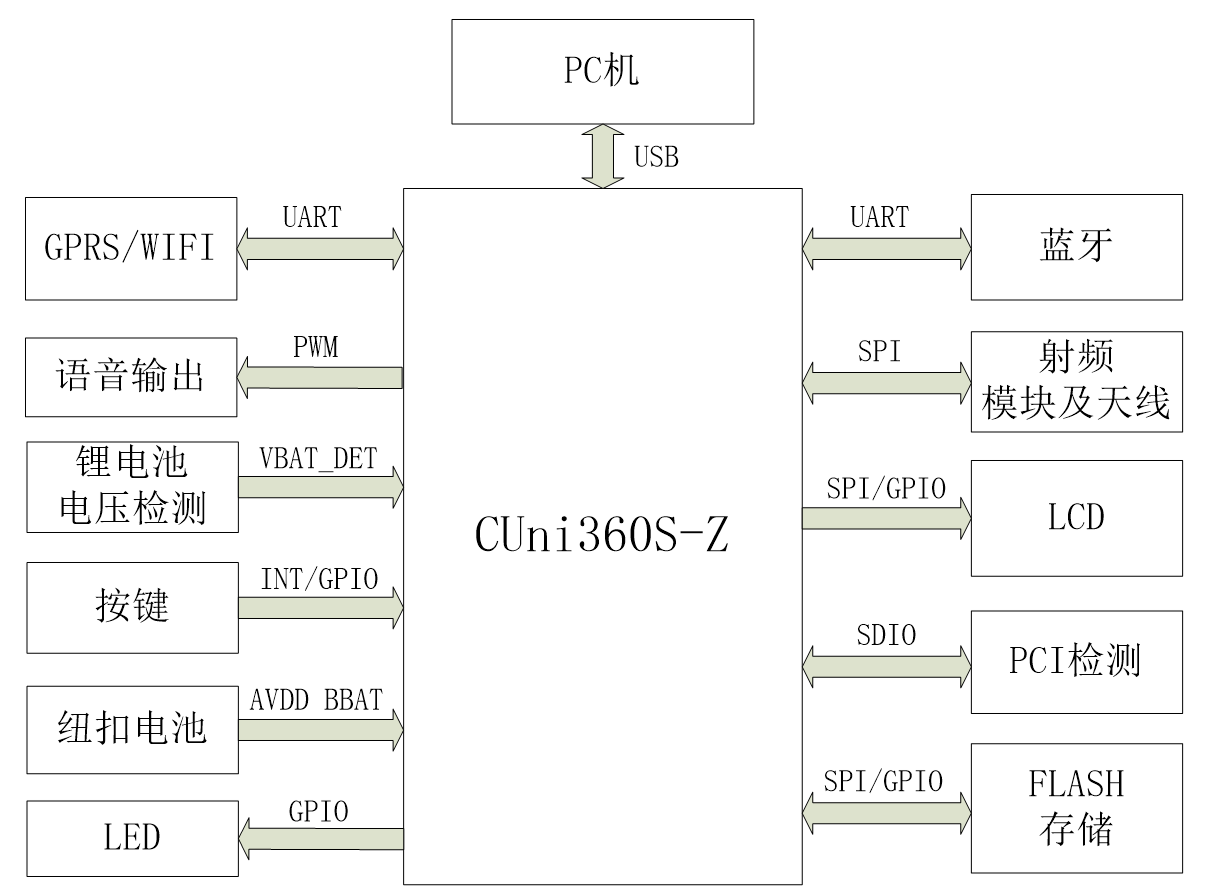

聯機動态二維碼終端
聯機方案的外圍模塊一般較多，可根實際需求幫助客戶選擇合适的CUni360S-Z封裝，聯機方案的框圖如下所示：
- 顯示器
主顯：黑白屏液晶，128*64分辨率。
客顯：2.4寸TFT LCD，320*240分辨率，支持二維碼顯示。
- 存儲器
SPI擴展FLASH。
- 鍵盤
按鍵數量可配置。
- 通信方式
藍牙、GPRS、WIFI
- 非接觸讀卡器
支持ISO/IEC 14443 TypeA&B，符合EMVCo非接L1規範。
- 語音
内置揚聲器，支持交易金額等播報。
- 物理接口
Micro USB。
- 電池
根據需求選擇合适的锂電池和紐扣電池。
