CCM4101 芯片采用獨立的 Cortex-M4F 内核進行設計，具有低功耗、高性能、 多功能及高安全性等特點，可應用于指紋識别領域。典型工作頻率 200MHz。

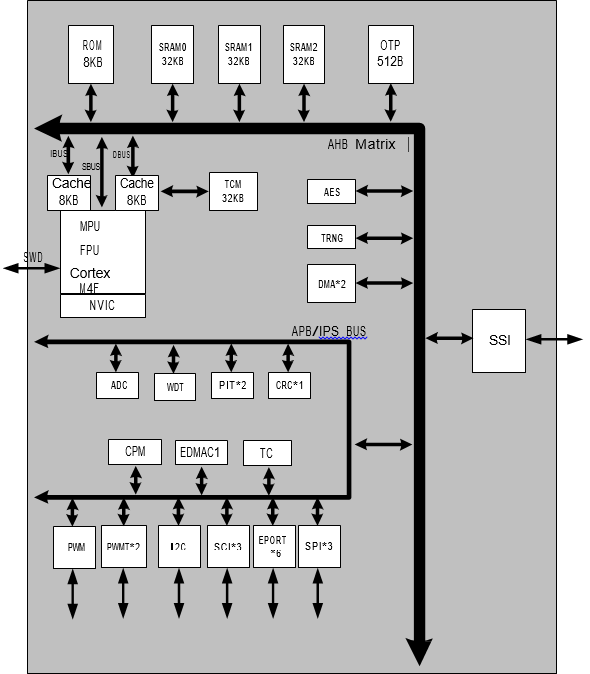

CCM4202S-EL芯片框圖
封裝形式
| 引腳 | 封裝類型及引腳分配 | ||
| QFN32 (4*4*0.75) | |||
| SPI(複用) | 3 | ||
| I2C(複用) | 1 | ||
| SSI(複用) | 1 | ||
| UART(複用) | 3 | ||
| PWM(複用) | 1(7 通道) | ||
| PWMT(複用) | 2(9 通道) | ||
| EPORT(複用) | 24 | ||
| ADC(複用) | 1 | ||
● 32位高性能核Cortex-M4F
● 工作頻率200MHz
● 處理性能強勁，配合快速中斷響應
● 增強的系統調試功能，擴展的斷點和追蹤能力
● 有效率的處理器核心，系統和存儲器
● 内置的睡眠模式實現極低功耗
● 内置的存儲保護單元（MPU）實現平台安全性和魯棒性
● 兼容IEEE754的單精度FPU
● 128KB SRAM
● 合封 2MB FLASH
● DMA/EDMA
● 2個定時器（PIT 32bit）
● 看門狗（WDT）
● 計時器（TC）
● 嵌套矢量中斷控制器(NVIC)
● AES 算法模塊
- 支持 AES 加密和解密算法
- 支持密鑰分組長度爲 128/192/256 比特
- 支持 ECB/CBC/CFB/OFB/CTR 模式
● CRC
- 支持 8位/16位/32位 crc操作
- 支持 DMAC 交互
- 支持 SPI 交互
● 真随機數發生器，符合 FIPS 140-2 标準和國家商密标準
● 每一顆産品具有唯一序列号
● 主電輸入電壓 2.97V~3.63V
● 内核主頻200MHz，典型工作電流40mA
● 兩種低功耗模式 低功耗模式 (電流爲 100uA) 休眠模式(電流爲 1uA)
● 支持内部上電複位和外部複位
● 指紋模組
● 完整的開發環境
● 豐富的驅動庫
● 完善的應用解決方案
