CCFC2016BC汽車電子芯片

CCFC2016BC系列産品是蘇州國芯自主設計的一款基于PowerPC指令集MCU芯片,其處理器核采用國芯C2007處理器核,具備一個DMA,集成SRAM控制器,獨立的代碼閃存和數據閃存,8路CAN總線控制器(CAN FD),兩組eMIOS,14路Lin控制器,9路DSPI,兩個ADC和其他外圍模塊。CCFC2016BC符合汽車電子零缺陷設計要求,采用汽車電子專用工藝,特别适合域控制器、動力控制器、新能源VCU、BMS控制器等汽車電子和其他的工業控制等應用。對标芯片:TC234L、CYT2B98。

CCFC2016BC芯片采用40nm eFlash工藝,符合AEC-Q100可靠性要求,支持ASIL-B功能安全應用

CCFC2016BC芯片正常工作頻率在240MHz。

CCFC2016BC芯片工作溫度-40℃~125℃。

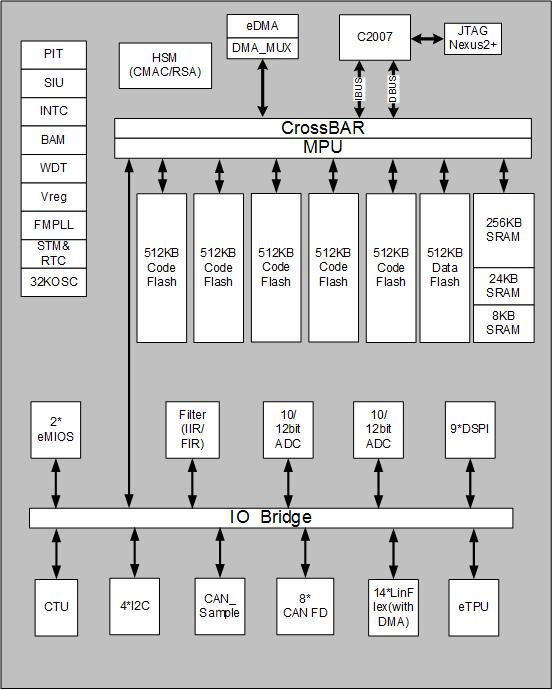

芯片組成

功能特點

  • C2007 CPU内核

    • 兼容NXP PowerPC e200z7 CPU核

    • 兼容32-bit Book E 指令集,VLE指令集

    • 支持嵌入式SPE2

    • 哈佛架構,獨立的指令和數據總線

    • 支持64通道MMU

    • 支持向量中斷和不可屏蔽中斷

  • eFlash

    • 128位讀總線

    • 64位SEC/DED ECC保護

    • 由5*512KB組成

    • 内建軟件擦除保護和防惡意Copy機制

    • 獨立的2.5MB指令閃存和512KB數據閃存

  • BAM模塊

    • 支持串行下載代碼(CAN或者Lin)

    • 可對系統進行配置和狀态檢查

    • 微控制器模式和安全狀态

    • 使能或選擇調試狀态端口

  • 9路DSPI接口

    • 支持主從模式,全雙工同步傳輸

    • 6種中斷條件以及連續傳輸SCK

    • 獨立的4級TX/RX FIFO,支持調試訪問

  • 2路ADC模塊

    • 支持53通道,10位/12位精度

    • 支持預采樣,單次采樣或連續采樣

    • 四個模拟看門狗

  • 14路LinFlex接口

    • Lin總線,協議版本包括:1.3.2.0,2.1和J2602

    • 主模式下支持自動消息處理

    • 支持自動同步,先進的LAN錯誤偵測

    • 8字節緩存器,16個身份過濾器

  • 1個SIUL

    • GPIO功能

    • 支持外部中斷

    • 支持系統配置

  • 8路FlexCAN接口

    • CAN總線,全兼容2.0B版本

    • 支持标準/擴展的數據幀和-遠程幀

    • 支持隻聽模式和自測功能

    • 0-8字節長度,靈活可配置的雙向消息緩存

    • 可配置BIT率,最高1Mbit/s

    • 内置16位定時器,用于标識網絡時間

  • 8路CAN FD接口

    • ISO CAN FD

    • 多個CAN 可以memory 共享

  • 4路I2C接口

    • 兼容《Philips Semiconductors I2C Specification,1995》

    • 2個獨立的4*1字節數據緩沖區

    • 偵測非法啓動和停止信号

  • 2個eMIOS模塊

    • 2路定時器各支持32個通道,一個全局分頻器

    • 16bit數據寄存器

    • 支持馬達控制:通用的輸入輸出;單次輸入捕捉,單次/兩次輸出比較;輸入脈沖寬度和周期監測;變模計數器;輸入脈沖寬度/頻率調制

  • RTC接口

    • 3個可選擇計數器時鍾源(128KHz,32KHz,16MHz)

    • 32位計數器

  • 1個eTPU模塊

    • 32通道

    • 24KB代碼存儲,6KB共享數據RAM

  • 片上存儲資源 存儲資源

    • SRAM: 288KB

    • eFlash:2.5MB Code 512KB Data

  • 封裝信息

    • 100-Pin/144-Pin/176-Pin LQFP

  • 其它特性

    • 電源域: 3.3V   5V

    • 工作溫度-40~125度

    • 存儲溫度-55~150度

技術支持

• 完整的開發環境

• 集成開發環境CodeWarrior,用于固件程序的開發調試

• 主控芯片Datasheet,指導芯片開發

• 豐富的驅動庫

• 闆級開發包,支持客戶進行固件開發
