CCFC3007PT是蘇州國芯自主設計的一款基于PowerPC指令集MCU芯片,其CPU采用國芯3個C3007、1個C2004,CPU之間具備Lock-Step功能。具備2組DMA,集成SRAM控制器,獨立的代碼閃存和數據閃存,6路CAN總線控制器,4路LIN控制器,2組FlexRay和其他外圍模塊。CCFC3007PT符合汽車電子零缺陷設計要求,采用汽車電子專用工藝,特别适合汽車動力總成等汽車電子和其他的工業控制等應用。對标芯片:NXP MPC5777M
CCFC3007PT芯片正常工作頻率在300MHz。
CCFC3007PT芯片工作溫度-40℃~125℃。
CCFC3007PT芯片設計、生産加工和封裝測試全部實現國産化。

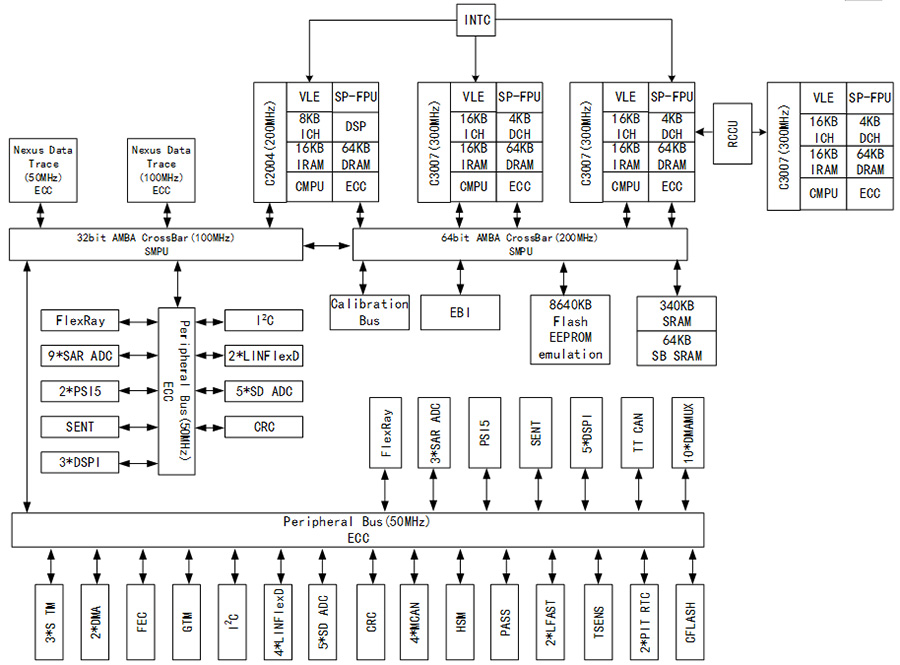

芯片框圖
★ C3007 CPU内核:兼容NXP PowerPC e200z7核
★ C2004 CPU内核:兼容NXP PowerPC e200z4核
★ eFlash:8640KB閃存
★ SRAM: 404KB 靜态存儲單元
★ 8路DSPI接口
★ ADC模塊:1組SD ADC 10通道;1組SAR ADC 12通道
★ 6路FlexLin接口:支持6路 Lin總線,協議版本包括1.3、2.0、2.1
★ CAN接口:支持4路M_CAN;支持1路M_TTCAN;全兼容2.0A、2.0B和ISO11898-1/-4
★ 2路FlexRay接口
★ 時鍾源模塊:内部16MHz時鍾源,外部8~44MHz系統時鍾源
★ 2路I2C接口
★ Fast Ethernet接口:10/100Mbps自适應
★ 封裝形式:TEPBGA-416,TEPBGA-512
★ 溫度範圍:工作溫度-40℃~125℃;存儲溫度-65℃~150℃
